一、引言
目前我国大型异步电动机应用变频调速刚刚起步，但国外已经广泛使用，而且随着电力电子器件的发展高压变频装置的型式多种多样。通过他们长期的运行实践可以发现：应用高压大功率变频调速系统的经济效益良好、其可靠性也可以得到保证。变频调速以其优异的调速、起动和制动性能、易于自动化控制、高效率、高功率因数、良好的节电效果及广泛的适用范围等优点被国内外公认为是最有发展前途的调速方式。
在低压变频器驱动的低压电动机进行节能改造后，驱动大型水泵和风机的高压大功率电动机的节能改造正在以惊人的速度推进，高压变频器、内馈调速等多种高压电动机的调速方法发展迅速，特别是高压频器以良好的调速性能和较高的效率得到了广大客户的认可。

二、工况
山东玲珑橡胶有限公司是世界轮胎20强、全国三大轮胎生产厂家和全国1000户最大工业企业之一。拥有橡胶、水泥、机电和电厂等分属公司，其中电厂有两个15MW的发电机组和一个30MW的发电机组，除了给自主产供电、供气外，还给市区供暧。15MW的两个发电机组共有三台锅炉组成，三台锅炉的给水泵由四台355kW/10kV的高压电机驱动，正常运行的时候是三用一备。
经过多方的研究和论证，将锅炉给水由原来是的阀门调节改为变频调速恒压给水。而且在压力变化差不大的情况下，只将2＃给水泵变频改造。

三、改造方案
(一)、根据现场情况和可具备的各种条件，决定采取以下改造方案：
1、2＃给水泵采用一拖一的方式，因有备用设备未使用旁路系统；
2、从母管上取压力变送器的4~20mA电流信号作为反馈，给定频率根据用户从DCS系统直接给定；
3、运行信号、停止信号从DCS系统给定；
4、高压变频器的状态信号从变频器的控制柜里送到DCS系统，以便实时观察；
5、改造后的母管压力值达到工艺要求6.8MPa以上；
6、将每台水泵的旁通阀关闭，用高压变频器调节高压电机的转速来调节所需的流量。

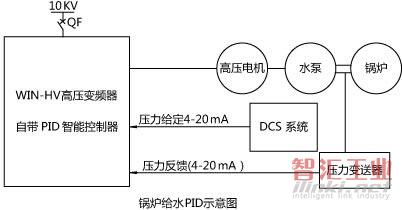

(二)、示意图：

四、效益分析

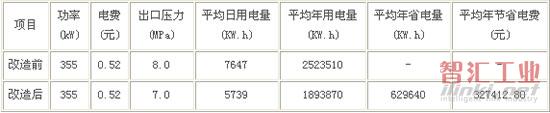

从上述表格的数据可以看出，每年的电费就可以省下32万多元。

五、结束语
随着国家对节能环保越来越重视和大量的节能减排优惠政策陆续出台，企业对生产过程当中能源的浪费现象日益重视，纷纷加强合理利用能源的管理，降低生产成本，提高企业的竞争力，为变频器的发展与推广起到了关键作用，也为风机与水泵的节能运行和提高其运行效率提供了有效途经。
<
