2005年10月我公司和东莞知名电线电缆设备有限公司签定了Φ50+Φ70连续硫化押出生产线、Φ70连续硫化押出生产线、Φ90连续硫化押出生产线工程项目。
一、 项目概述
该电线电缆设备有限公司是一家专业生产电线电缆设备的企业，通过引进和消化国内外线缆设备的先进技术，在产品的设计、制造方面积累了丰富的实践经验。该系统是采用SIEMENS S7 224XP的CPU、同辰TC-104CT触摸屏和MM440、MM420变频器组成。可以生产Φ50+Φ70、Φ70、Φ90等线径的电缆。
系统控制点数统计
数字量输入 24点
数字量输出 33点
模拟量输入 8点
模拟量输出 1点

二、 控制特点
采用RS485总线和变频器进行通讯，直接通过USS协议通讯控制变频器的起停和转速，在控制精度上要比原来用电位器模拟量控制高得多，节约了成本而且更加稳定。也省去了繁琐的接线，使故障率将到最低。
在触摸屏上可以直接设定单台变频器的速度和主牵引和副牵引联动的比例频率，使变频器调速使主牵引和副牵引电机的速度达到同步。
在触摸屏上显示变频器的输出频率，每一段的温度的实际值和设定值，使用趋势图来直观显示温度变化，直观准确。
使触摸屏的内置配方功能将生产不同线径的设定参数输到触摸屏永久保存起来，可以通过调用不同的配方来生产不同的线型，这样在生产不同线径的电缆时不用再繁琐的调整参数，方便快捷。
使用触摸屏完备的信息提示系统来显示各种设备信息，使得系统监控查询轻松便捷。

三、触摸屏功能

1. 公司简介
2. 设备启停
3. 变频器速度设定
4. 主牵引和副牵引单动连动调节
5. 各段温度设定和趋势显示
6. 设备开机条件设定
7. 配方功能
8. I/O状态显示
9．报警消息

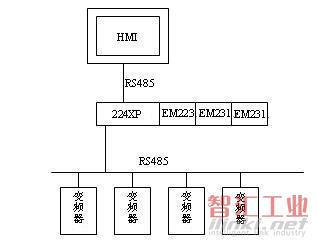

四、系统构成图




五、系统一次试机成功，运转正常，操作便利，各种监控信息图文并茂一目了然，由于有快捷的信息提示和丰富详实的帮助信息，延长了设备无故障工作时间，同时缩短了故障隐患的排查时间，减轻了劳动强度，获得用户的好评。
