“数据资产”是制造业和智造业的分水岭，生产和消费的行为都有可能产生“数据资产”，将这些数据合理利用，提高企业的生产效率，拓展企业价值的增值空间，是智能制造的核心。远程监控和预测性维护是当今智能制造领域比较热门的话题，因为它们能够有效减少机器设备的停机时间，减少生产中断的时间。

要实现预防性维护，就需要实时了解设备的工作状态，对于一台已在运行使用的设备，如何实现在不影响其原有逻辑控制程序的情况下，通过通讯手段读取、收集、记录其内部相关数据，以便为预防性维护做准备呢？

“无损级”的完美解决方案—Revolution Pi

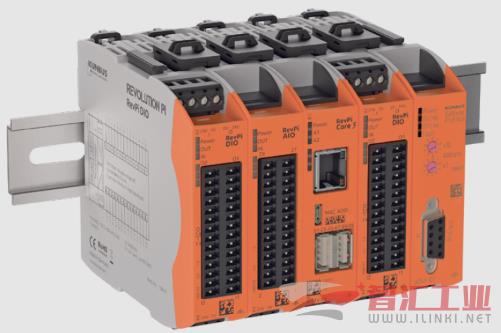

Revolution Pi的本质是一台微型的工业计算机，其操作系统是Linux的变异版本--Raspbian，通过安装合格的第三方软件即可实现各种各样的实用功能。在Revolution Pi出厂前其自带的操作系统中就已安装IBM公司出品的Node-RED工具。在Node-RED工具中调用相关功能节点即可轻松、简单地实现读取诸如S7-300, S7-400, S7-1200及S7-1500 PLC中的数据，而且无需在S7-PLC侧进行任何通讯协议的配置。“机器不能停机”、“机器没有源程序”的这些问题，都不能阻碍Revolution Pi读取S7-PLC内部的数据。

要实现Revolution Pi对S7-PLC中的数据读取功能，需要在Node-RED工具中提前安装node-red-contrib-s7comm节点包，就可以在工具左侧的节点数据库中找到s7comm的相关节点了。

在本应用中会用到”s7comm read”节点，该节点能够对S7-300/400/1200/1500 PLC的硬件输入输出点的状态、程序的中间标记位、计时器、计数器以及数据块的数值进行读取操作且不会影响程序的正常运行。"s7comm read"节点会与S7-PLC自动建立以太网连接，无需在S7-PLC侧做任何配置操作，因此即使没有S7-PLC的源程序也能顺利建立通讯。

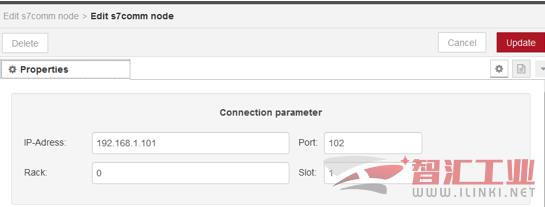

如下图所示，用户仅需在配置窗口中输入S7-PLC的IP地址以及型号类型（Slot数值），即可实现通讯连接。需要读取的数据类型、起始地址、数量可以自由定义。

读取上来的数据可以通过"csv"节点进行格式处理转换成大数据分析所需的格式，进而再通过"file"节点进行本地数据文件的保存/生成。至此就实现了S7-PLC相关数据的采集和记录过程。然后，用户就可以使用第三方数据分析工具对这些数据进一步处理了。

完美实现对S7-PLC的数据收集和记录

Revolution Pi能够完美完成对S7-PLC的数据收集和记录的任务，这对于提升老旧设备的智能制造水平、运行预防性维护工具制定合理的停机计划来替换即将破损的零件/元件、避免出现意外性停机、提高生产效率等目标的实现提供了可操作性。使用Revolution Pi对S7-PLC进行数据采集/记录主要有如下的功能特点：

-- Revolution Pi外形紧凑小巧，仅22.5mm的宽度不多占用电柜空间

-- 模块内部构造适合工业的  严酷环境，达到IP20

-- 自带Node-RED工具，方便使用

-- Node-RED工具图形化的编程界面使得新手入门简单快速

-- 与S7-PLC的通讯建立过程不影响其源程序，也不影响硬件的运行

-- Raspbian系统的灵活性使得后期功能的拓展有着无限可能

-- Revolution Pi独有的I/O模块扩展功能，可以使其瞬间拓展控制功能，作为工业小型控制器来使用
