一、项目概述

杨湾闸位于望江县杨湾镇境内，是同马大堤上最大的一座对江排水闸，超年限服役，受强降水影响，杨湾闸上游湖面水位暴涨，导致老闸门渗水严重；此外，下游长江来水，围堰受到威胁，该闸被建设除险加固工程项目。

该工程采用在老闸下游75米处重建新闸，建设防洪标准为防御1954年型洪水，设计排涝流量615m3/S,水闸净宽45米，分5孔，系华阳河流域入江控制性工程之一，是同马大堤上最大的一座重点排水闸。工程主要任务是汛期拒江倒灌，汛后排泄湖内积水，干旱年份引江济湖。流域面积5511.4平方公里,防洪面积2571平方公里，排涝16.7万亩,灌溉1 0万亩。保护着安徽、湖北两省124万人口、142万亩耕地及京九铁路、沪蓉高速公路等重要设施安全。

建立杨湾闸除险加固工程计算机监控系统，实时监控水阀的情况，如阀门的开门，水位实时数据与趋势，故障报警电气总接线的连接，实现自动化监视与控制。

二、系统架构

系统设计如下图所示，由阀门控制柜对水位进行控制，由监控设备对其进行监控，通过以太网交换机传到中控室大屏，可以通过视频监控查看实时情况，有两个控制机，一个主控机和一个备用机，另外还有一个打印机。

三、系统功能

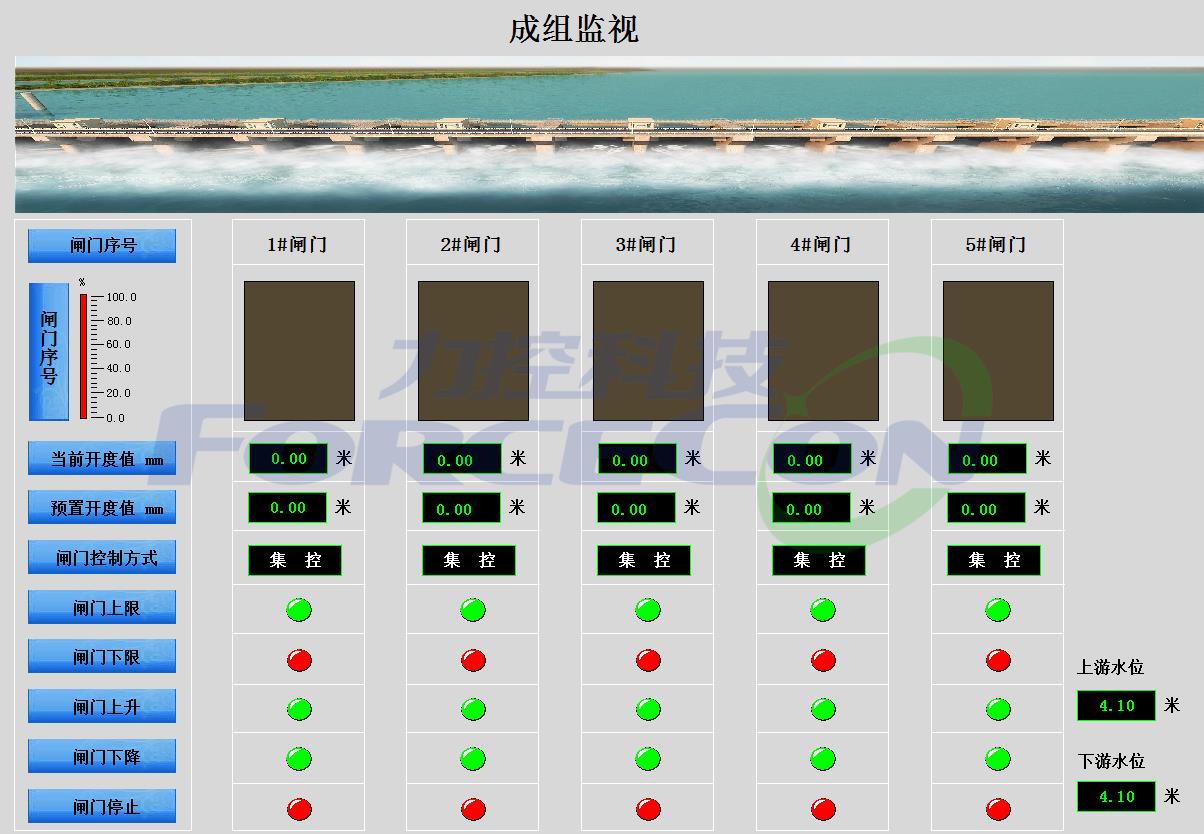

3.1实时监控

    监控画面可以监控所有阀门的状况，查看阀门的当前开度、预置开度及控制方式；通过开关颜色状态查看阀门上限和下限，阀门上升下降及停止的状态；动态监控上游水位和下游水位。

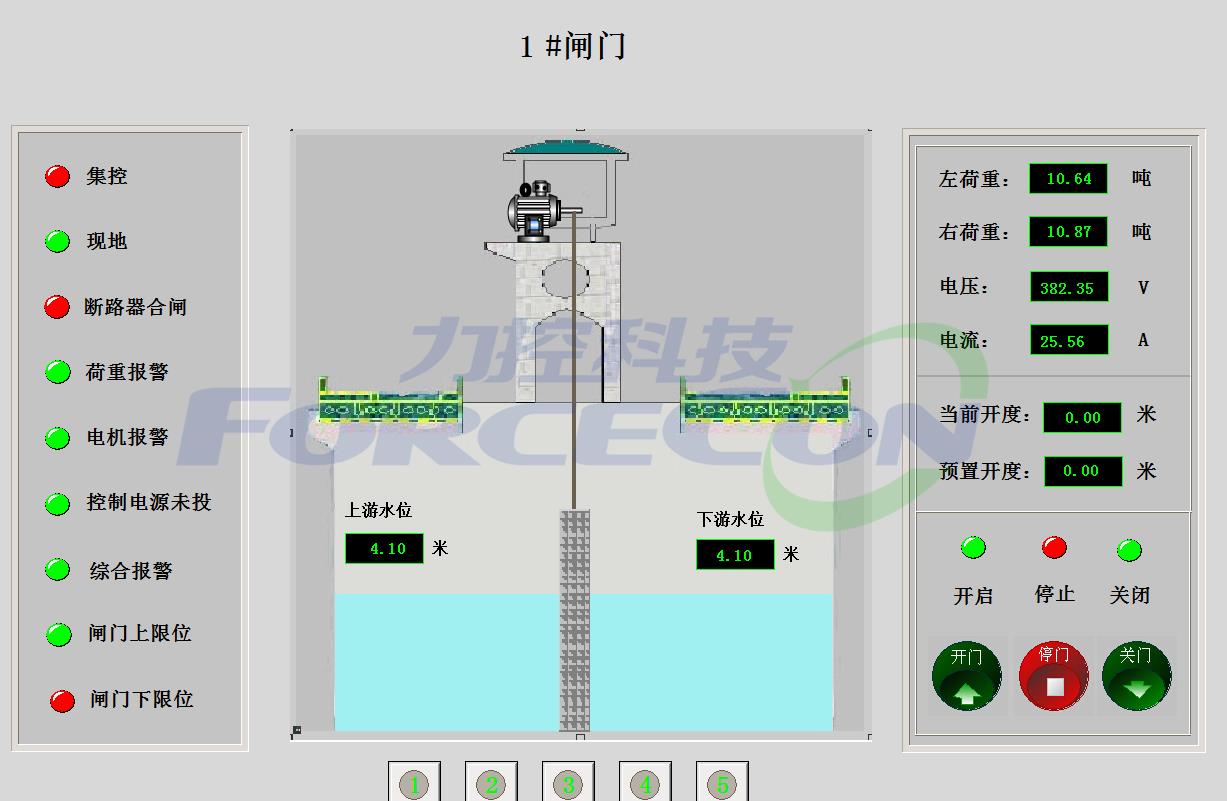

3.2阀门控制

    实时监视控制阀门的状态和数据，通过开关颜色状态查看集控，现地，断路器合闸，荷重报警，电机报警，控制电源未投，综合报警，阀门上限位，阀门下限位的开关状态，通过画面可以查看左荷重，右荷重，电压，电流，当前开度实时数据，通过设置预置开度调节水位，并可以开启和关闭阀门。

3.3故障报警

    阀门出现故障会出现报警，将报警信息发送到监控管理计算机上。

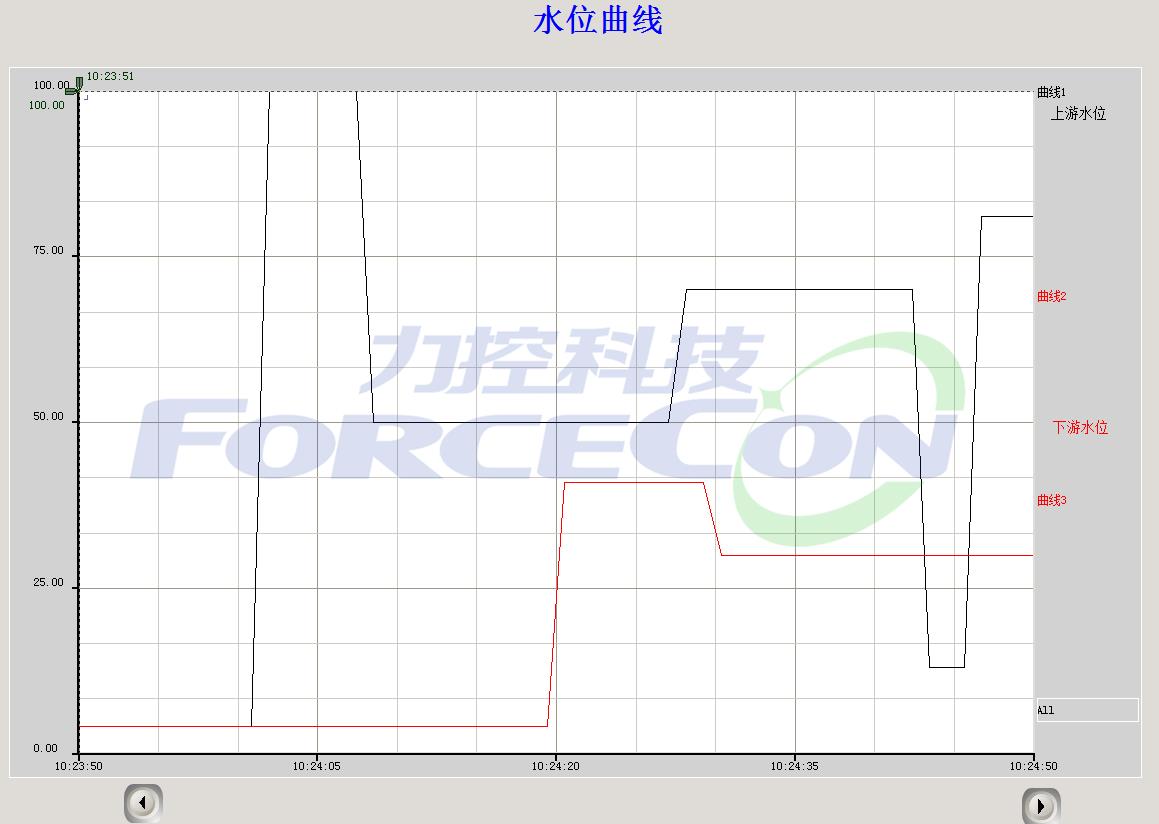

3.4水位趋势

    通过实时曲线可以查看水位的实时数据和趋势走向，还可以通过曲线下面的按钮向前向后调节坐标轴的时间，查看其它时间的水位情况。

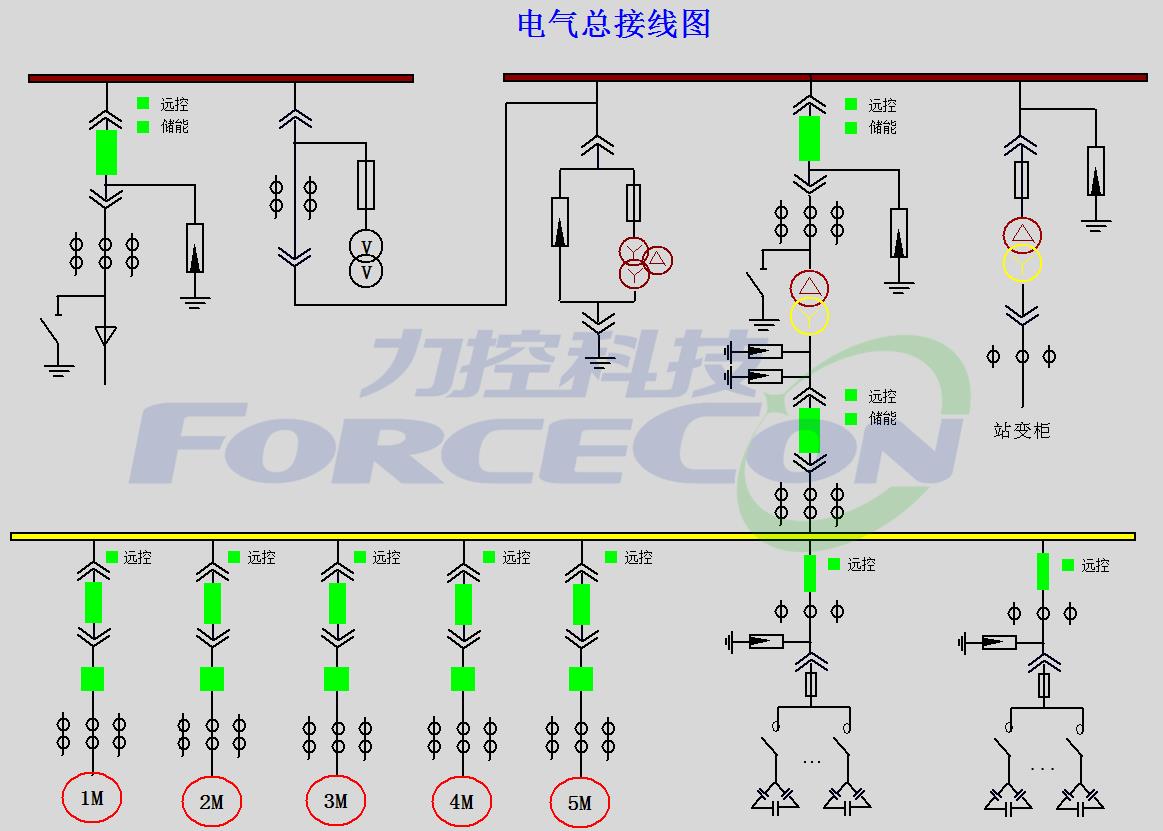

3.5高压总线控制

    系统可以形象直观的方式，实时显示电气总线的运行情况，可以根据现场状况动态实时显示开关状态，显示各电气元件连接情况，并可以设置是否合变高压侧、变低压侧电容补偿主屏及阀门断路器。

四、项目总结

    杨湾闸除险加固工程计算机监控系统实现了水阀、水位实时数据与趋势，故障报警、电气总接线的连接的监视与控制，对杨湾闸的现场情况进行了实时的掌握，提升了管理效率，确保系统安全运行。
