NUM Power 1060在缸体两侧面数控铣中的应用

1 NUM Power 1060数控系统简介

　　NUM POWER 1060系列数控系统包括NUM POwER1020、NUM POWER 1040、NUM POWER 1050、NUMPOWER 1060、NUM POWER 1080。NUM POWER 1060支持2-12个轴,8个进给轴和4个主轴，具有3个轴组，输入输出336点，自带一个模拟量输入输出接口和一个外部硬件中断接口，还具有一对光纤接口,是NUMPOWER 1 000系列中高等的数控系统，支持UNI—TBLWAY和AY网络。NUM POwER 1060是一种软件开放、控制灵活、高精度、高性能的CNC数控系统，它具有齿轮加工、平面磨削、外圆磨削、重复螺纹切削、木工机械加工等诸多特殊加工功能，是数控改造应用中理想的数控品牌。

2 数控系统选璺与功能配置

　　该设备改造我们考虑到机床

　　性能的提升和备件的采购及储备，技术方案我们选用NUM POWER1060：

　　硬件配置：

　　两套全功能数控系统NuM POwER1 060
　　两套NuM MDLA交流数字伺服
　　50键操作面板带显示器
　　机床面板及光纤
　　输入输出模块
　　　　手轮
　　功台巨酉己置：
　　轴的标定
　　轮廓几何编程
　　固定子程序结构编程和符号语言
　　铣削功能
　　附加基本功能等等

3 硬件组态设计

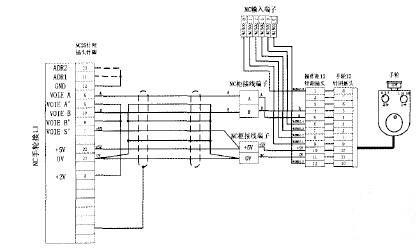

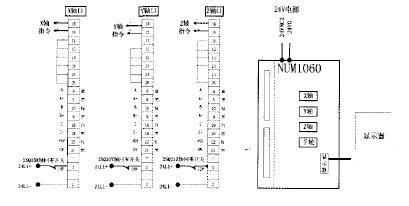

　　NUM硬件组态设计主要包括输入输出、机床面板、手轮、伺服驱动等设计。关键部分如轴板接口设计、手轮设计等如下图。

4 软件设计

　　4.1 PLC程序设计

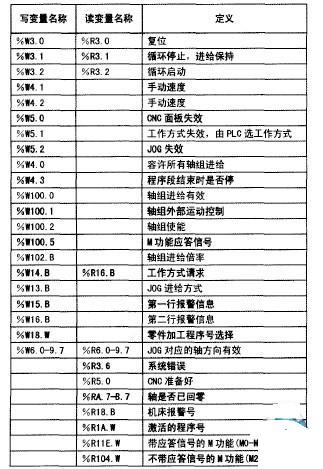

　　PLC程序设计采用梯形图和流程图，实现轴的点动操作、手轮操作、手动回零、自动回零、快退、自动选择零件加工程序、轴坐标读取、故障显示报警等。用到的交换区主要变量见下表：

4.2 紧急回退功能的程序设计与实现

　　采用动态操作功能，在PLC程序控制中实时跟踪轴的当前坐标，实现在任何情况下一旦发生紧急情况，按下快退按钮，所有CNC轴可以紧急退回到原位，避免安全事故。另一功能，在没有回零的情况下，按下快退按钮，cNc自动进行回零操作，这样对操作工操作非常方便。
　　

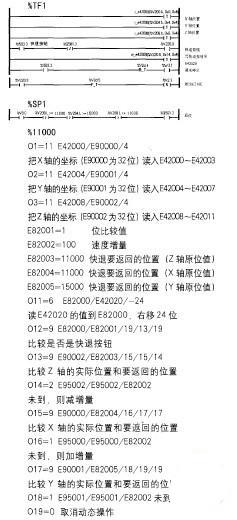

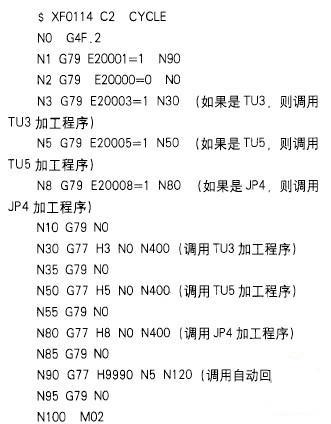

以下是实现快退功能的数控程序

　　按下快退按钮，CNC自动进行回零操作，这样对操作工操作非常方便。

　　以下是实现快退功能的数控程序

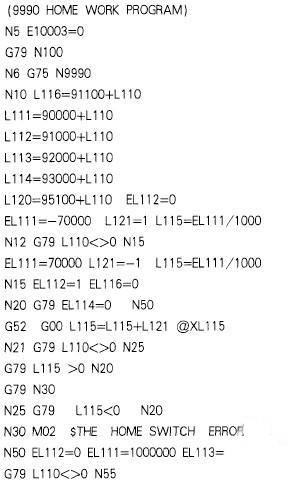

　　自动回零程序如下：

5 参数设置

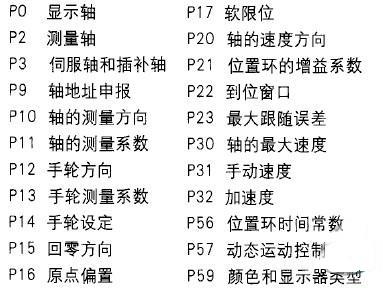

　　为了CNC稳定运行，并达到最佳性能，对轴的参数设置进行优化设置。主要参数设置如下：

6 调试

　　施工前离线调试完后，在现场从JoG方式、手轮方式、手动回零、自动回零、快退、空循环到带负载循环切削，每个功能逐步进行调试。调试时要特别注意P10轴的测量方向(反馈方向)和P20轴的速度方向(指令电压极性)这两个参数，如果指令电压极性与反馈不一致，负反馈变成正反馈，电机会飞车。

　　采用NUM POwER1060进行数控设备改造具有诸多优点．点动操作、手轮操作、手动回零、自动回零、快退等等各种功能设计实现非常方便．同时由于NUM POWER1060的参数数量少，调试非常简单，这是其它数控系统无可比拟的优越性。因此．作为全球第三大数控系统NUM数控．以其卓越的性能、独特的功能、使用灵活方便，可用于各种加工行业。
