1. 工程概况
西北某发电厂，始建于1969年。#3机组（200MW）于1983年二期扩建时投产。由于调峰任务重，常带140-180MW负荷运行。该机组配置两台AL-R252离心式送风机，靠调节送风机挡板来控制锅炉进风量，以适应机组负荷变化的需要。当机组在额定负荷下运行时，风机效率较为理想，但当机组降负荷运行时，一部分功率被消耗在挡板上，且机组负荷越低，消耗在挡板上的功率越大，从而使风机效率随机组负荷降低而迅速下降。
该系统在运行过程中还存在一些其他问题：
（1）挡板动作迟缓，手动时运行人员操作不灵活，如操作不当还会造成送风机振动。投自动运行时，很难满足最佳调节品质。
（2）送风机挡板执行机构故障较多，不能适应长期频繁调节，使送风机调节系统一直不能正常投入自动运行。
（3）送风机电机在启动时，采用直接启动方式，启动电流为额定电流的5-7倍，电机受到的机械，电气冲击较大，经常发生转子笼条断裂事故。
（4）电机容量比送风机额定出力大，多余容量不能利用，降低了效率，浪费了电能。
（5）挡板受冲击，磨损较严重。
为了解决上述问题，决定对甲侧送风机控制系统进行改造，利用电机变频调速方法实现送风量调节，达到节能和实现稳定控制的目的。
2. 变频改造方案简介
#3炉甲侧送风机为普通国产电机，主要参数如下：型号为YKK630-6，额定功率为1250kW，6极，额定电压为6 kV，额定电流为145A，额定频率为50Hz，额定转速为985r/min，绝缘等级为F级。

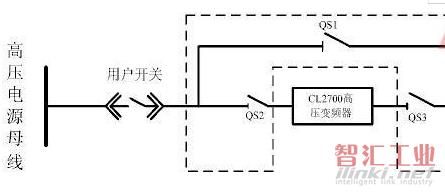

2007年3月初完成了#3炉甲侧送风机变频改造项目，在电机与开关之间增加了一套高压变频装置，并保留了原有工频回路作为旁路。改造后系统由四大部分组成：高压变频器、隔离变压器、电机和开关，电气接线图如图1所示。
