系统概述

系统说明

充油电缆以电缆油作为主绝缘，因此油压的变化是判断电缆线路是否正常运行的重要依据，超高压充油电缆在线监测系统可以排除因人为因素造成的错误，提高油压测量的精度。因此通过对油压的实时监测，可以及时了解电缆的绝缘水平和运行状况，预防和避免不必要的故障发生，则直接关系到电力系统的安全可靠运行、经济效益和社会影响。油压在线监测系统实现了实时监测、故障告警、数据记录等功能，满足了对电缆油压数据的远程监测和集中管理的需求。

系统任务

系统目标

利用嵌入式技术和人机界面软硬一体化系统监视高压充油电缆的油压、压差和压力变化，实现报警处理、曲线显示、数据存储、数据上传等功能。

运行环境

国家电网220千伏变电站主控机房，19寸标准机柜。

1. 软件平台

   软件系统采用纵横科技HMIBuilder分布式组态平台；
   操作系统使用Windows XP或Windows 2000；

2. 硬件系统

   纵横科技人机界面TPC150TC-h 15" TFT LCD Intel Pentium M；
   系统内部局域网络；

   Advantech Adam模拟量数据采集模块。

与其它系统关系

通过局域网连接监控管理中心的电缆网监控中心系统，实现报警数据上传。

总体设计

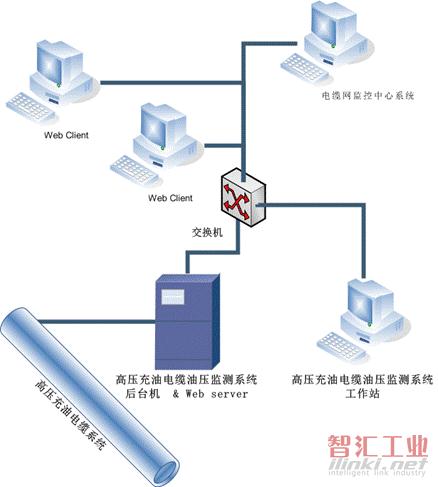

系统结构
