HMITECH纵横科技炼油厂工程数据控制系统

1．系统分析

　　大型炼油厂是加工工艺齐全，生产规模大的燃料—化工原料型企业，其许多生产装置由于应用了DCS，自动化水平很高，并且各装置的工程数据已纳入全厂的CIMS系统。但是水、电、气、暖等公用工程数据以及罐区数据、进出厂数据却是独立的，仍靠统计人员汇总，不适应现代化管理的要求。为了准确且迅速地掌握并利用全厂信息，对生产状况进行有效的统筹平衡管理，优化资源配置，提高企业的经济效益，有必要建立“炼油厂全厂公用工程数据采集系统”将相对分散的数据先集中到计量中心，搞好物料平衡，再通过光纤进入全厂CIMS系统。

　　该数据采集系统属第一期工程，先将三个罐区的进出厂计量数据采集并集中到计量中心。本系统采用星形拓扑网络结构，上位机安装在炼油厂计量中心，下位机分别安装在甲、乙、丙三个罐区，与罐区内的质量流量计相连。上位机采有研华工业PC机并配有大屏幕监视器和打印机，下位机采用HMITECH嵌入式人机界面系统，主机与下位机之间可以采用调制解调器、以太网、无线网络连接，利用公用电话通讯网、油网、无线网络实现数据传输。

　　本系统软件由上位机系统工程和下位机系统工程两大部分组成，均采用HMIBuilder组态软件实现。具有界面友好、实时性好、人工干预少、使用简单方便等优点。全部软件的设计采用模块化方法，每一个模块完成某一功能，遵循并符合现代软件设计原则。

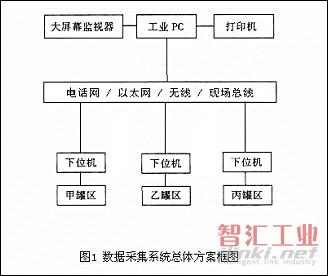

数据采集系统框图如上图所示
