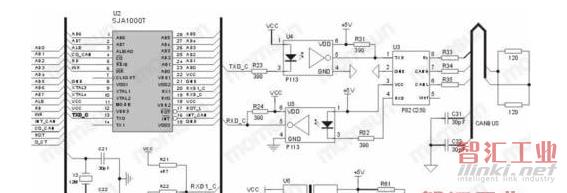

金升阳MORNSUN隔离型CANBUS基本节点应用方案

一、特点
采用DC-DC模块与光电隔离器件,可有效抑制电路周围的电磁干扰和消除接地环路,保护系统电路免受外部网络影响。

二、DC-DC电源模块选型表

说明：

1）Bxxxxx-1W为定电压隔离非稳压单输出系列产品，IBxxxxx-1W为定电压隔离稳压单输出系列产品；
2）Fxxxxx-1W为定电压高隔离非稳压单输出系列产品，IFxxxxx-1W为定电压高隔离稳压单输出系列产品；
3）B0505XD-1W与Burr-Brown公司的DCP010505P完全兼容（功能和引脚完全相同）。
4）若系统输入电源电压为12V 或24V，我公司也有相应的DC-DC电源模块可供您选择，详情请查看我公司网站相关内容或直接与我公司联系。
三、注意事项:

DC-DC输出端外接的电容C11容值不能太大，一般不应超过10µF，否则易引起DC-DC启动不良。
DC-DC输出端外接的电阻R61阻值的选择原则为：Ｒ1消耗的功率为DC-DC模块额定输出功率的5%。
若有特殊要求,请直接与我公司联系.技术咨询热线:Tel:020-38601850
