动力总成厂缸体生产线一台衍磨机，曾经发生一起PLC通讯故障，停机时间较长，案例也较特殊，现总结如下，以飨读者。
该机床的主要控制系统如下所示：
PLC – SIEMENS S7-317 2DP
Driver- SIEMENS 611U
如下，按照故障现象，解决步骤以及归纳总结的步骤进行介绍：
一、故障现象
当通过

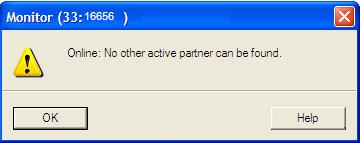

进行在线监控时（通过以太网），发现不能进行该操作，报警如下：
然而，备份和下载数据没有任何问题。
备注：编程器侧设定IP: 10.10.153.250，备份时，能够找到CP343-1模块（10.10.153.96）；
二、 解决步骤
1、排除：网络设置出错的可能，因为通过以太网可以进行数据的备份；

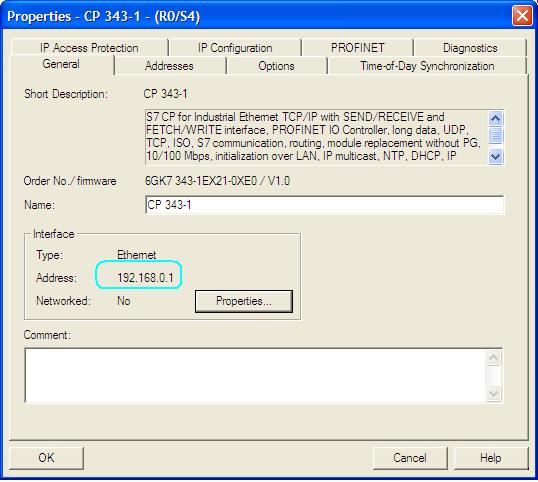

2、打开最新备份的PLC数据，检查CP343-1模块的组态信息是否正确，发现如下所示：

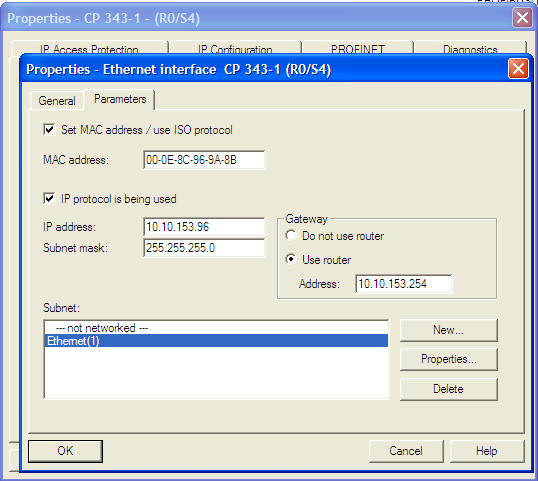

3、因为192.168.0.1与10.10.153.96不在同一个域里，初步断定是CP343-1模块的组态出现了问题，打开2009.9.22备份的数据，比对一下，检查是否有问题，如下所示：
通过上面两张图片的比对，发现CP模块的组态信息被更改，从而断定需要重新配置一下该模块；

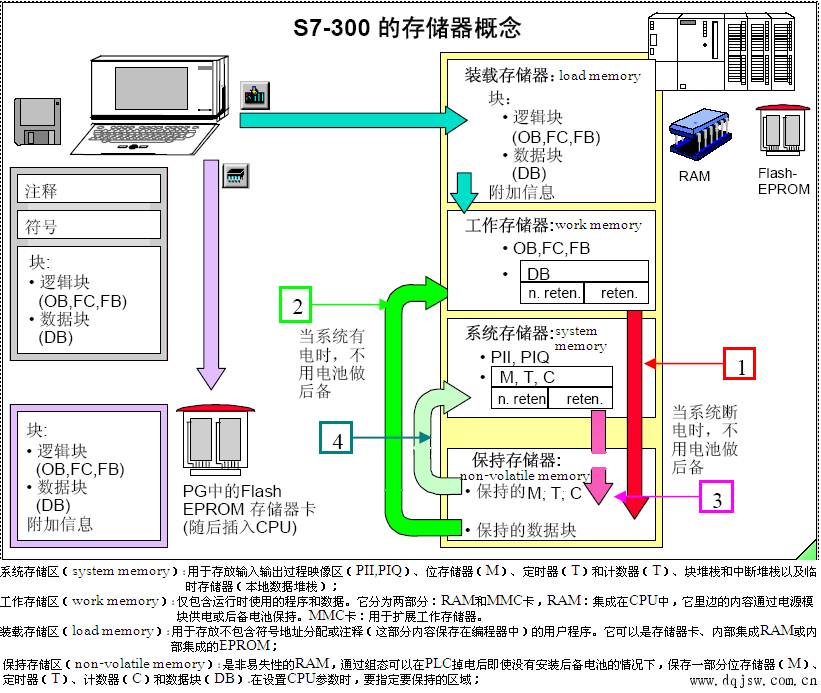

4、将2009.9.22的硬件组态下载到PLC中，出现：Load memory不足报警，考虑一次全清，然后再进行数据的下载，如下图所示，当系统提示Load memory不足时，指的是RAM+MMC容量不够。
5、更换MMC卡（原来是512K,更换成2MB），继续下载PLC程序，系统没有任何报错，如下所示：
注意：当更换新的MMC卡时，为了避免因新MMC中有数据，导致设备误动作，最好在更换前，STOP PLC，下载完新的程序后，再RUN PLC。

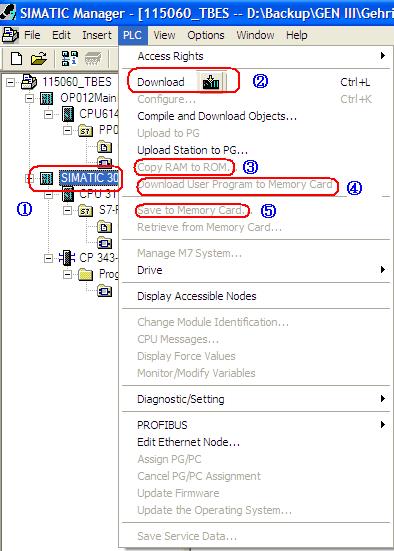

如上图所示，首先选择要下载的站，如上图中①所示，然后，选择Download，如上图中②所示，下面介绍四种下载的方法之区别：
SIEMENS提供了多种下载途径，如上图中②、③、④、⑤所示，下面，我简单介绍一下：
（1）、上图中②-Download: 在本例中，指将整个站下载到LoadMemory中，包含：PLC程序以及硬件组态，同样，它也可以实现单独上传一段程序等功能；
（2）、上图中③-Copy RAM to ROM:将工作存储区（Work memory）中的内容拷贝到MMC中，同时将MMC卡中原来的内容删除，此操作只能在CPU处于STOP模式下才能执行，这个指令用于把CPU中当前运行值，如DB块的运行值拷贝到FEPROM中，这样下次用MRES复位时，DB块得值就会复位为保存过的值。
（3）、上图中④所示-Download user program to memory card:将整个程序下载，注意，使用该指令时，不能下载单个或部分程序块，只能整体下载，同时会将MMC卡中原来的内容清除。
（4）、上图中⑤所示-Save to memory card:只应用于PG环境下，即：使用PG时，可以使用STEP7中的File>S7-Memory Card>Open菜单命令，打开存储卡，再用PLC>Save to Memory Card将文件写入MMC。
6、下载完成后，CPU 故障显示灯SF亮，使用编程器在线诊断，发现所有的DP从站都故障，怀疑DP从站没得电，启动设备后，故障消除。
