基于工程实例，我们图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。
一、10kV配电室高压设备
常用高压柜柜型
中置柜中高压断路器
环网柜内负荷开关
高压柜内CT、PT、零序CT
高压避雷器
高压熔断器
高压接地开关
综合保护装置
高压仪表室其他装置
1、常用高压柜柜型

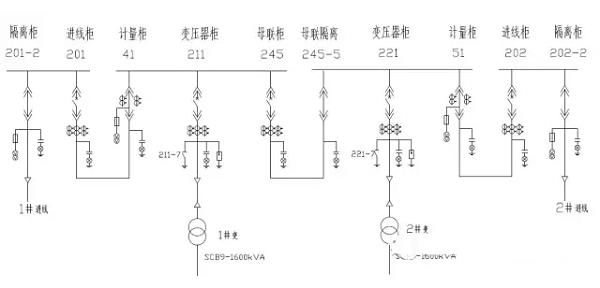

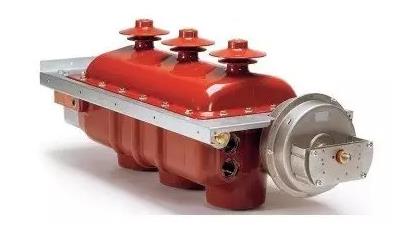

（1）环网柜-负荷开关柜
用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）

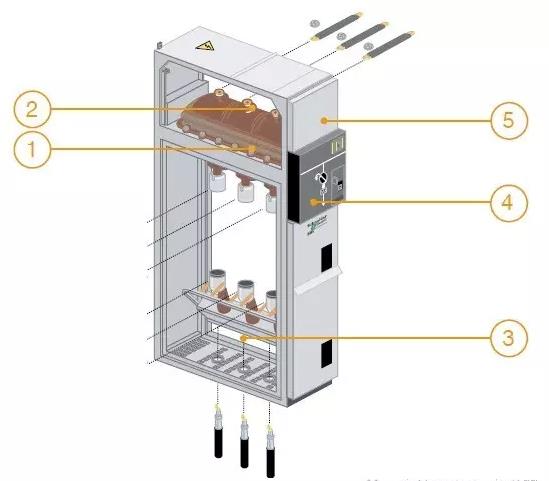

1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔

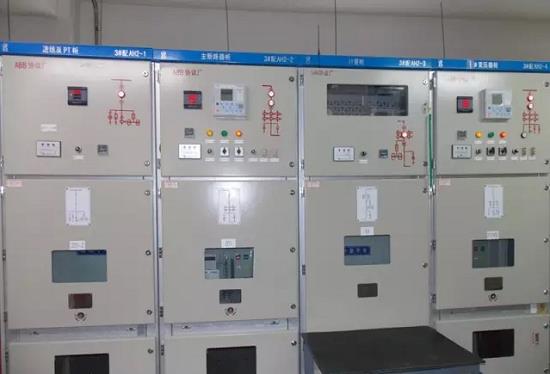

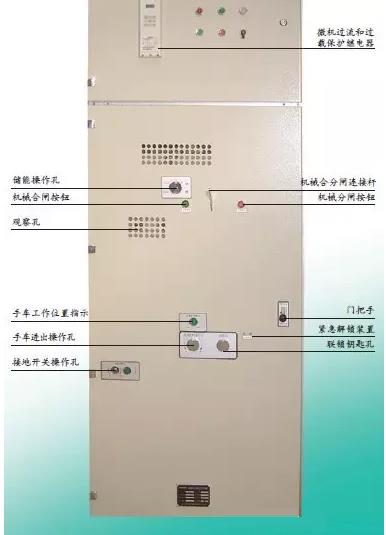

（2）中置柜-断路器柜
用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGearZS1（ABB）、Mvnex（施耐德）
常用断路器型号：VD4（ABB）、VS1（国产）

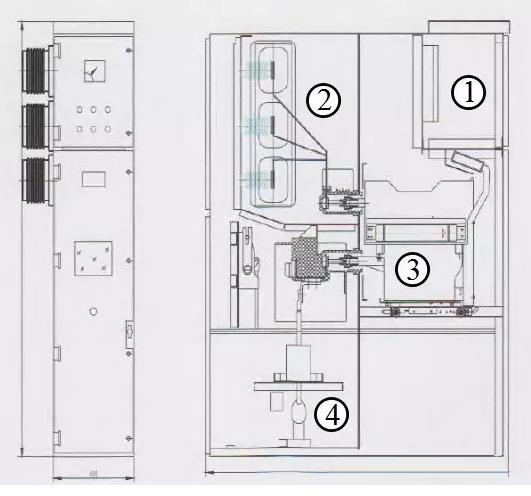

1二次仪表室；2母线室；3断路器手车室；4电缆室

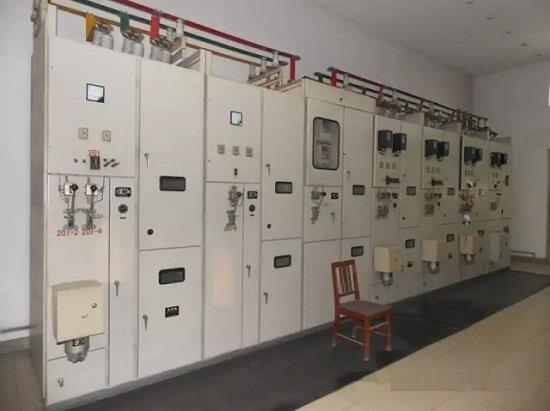

（3）固定式配电柜
在较老配电室常见：GG1A-12（F）
（4）其他各厂家衍生的自主开发柜型

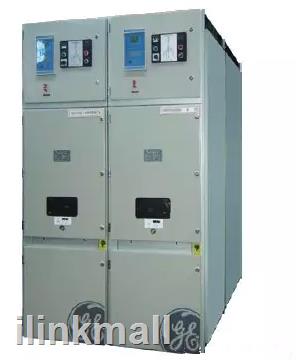

通用公司P/VⅡ柜
西门子授权江苏华鹏生产8BK88柜
高压开关柜“五防”概念
防止带负荷合闸
防止带负荷拉刀闸
防止带电挂接地线
防止带接地线合闸
防止误入带电间隔
2、高压断路器（ABB-VD4、国产-VS1、施耐德-EV12s）
高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
3、高压负荷开关（ABB-SFG）
高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

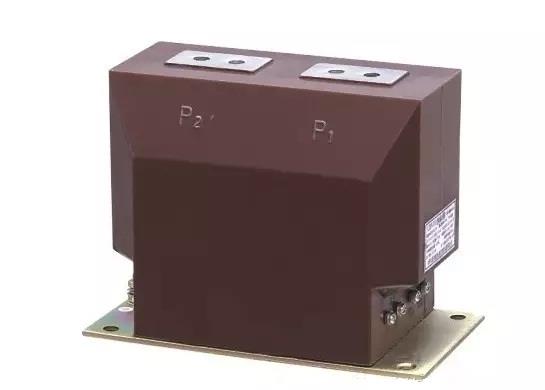

4、10kV电流互感器（LZZBJ9-10）
环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等
测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）

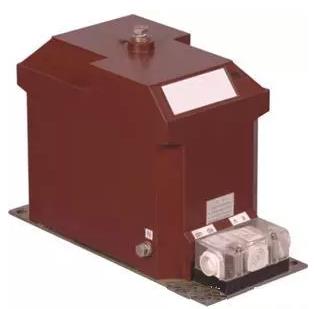

5、10kV电压互感器（JDZ10-10A）
环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
常用变比：10/0.1kV
高压柜内电压互感器常规将10kV变为100V。
6、零序电流互感器（LJK100J100/5）
当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作。
7、氧化锌避雷器HY5WZ2
利用氧化锌良好的非线性伏安特性，在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。
出线柜：HY5WZ2-17/43.5

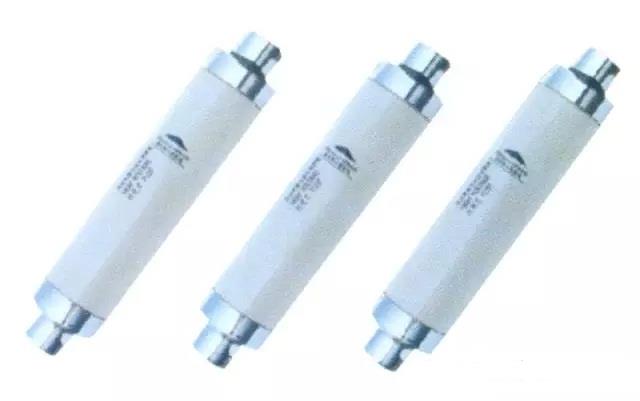

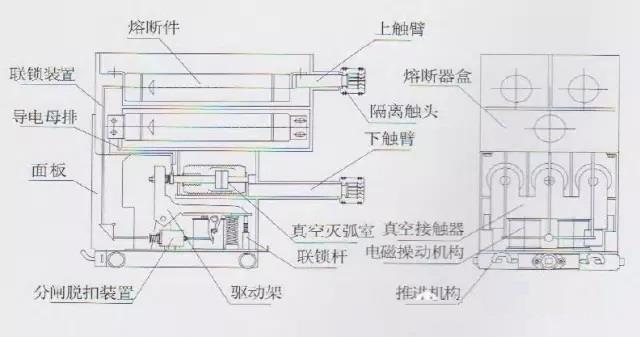

8、高压熔断器
熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害。
保护变压器：SFLAJ-12kV
保护电压互感器：XRNP-12/0.5
户外跌落式：HRW12-10

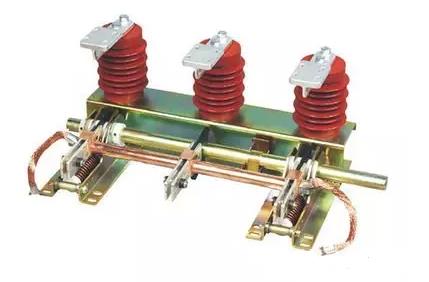

9、高压接地开关（JN15-12/31.5）
使用于12kV及以下交流50Hz的电力系统中，可与各种型号高压开关柜配套使用，亦可作为高压电器设备检修时接地保护用。
10、综合保护装置
ABB-140C
ABB-REF615
南瑞PCS9621A
综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。
功能：在故障状态下启动保护动作，输出保护信号。
安装位置：进线柜、出线柜、母联柜（有断路器的柜内）。
保护的类型：
过流保护：短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。（时间）
速断保护：电流突然增大，不断电会烧坏设备。
零序保护：测量通过三相的线电流和，达到预设值时动作。
变压器保护信号：变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）

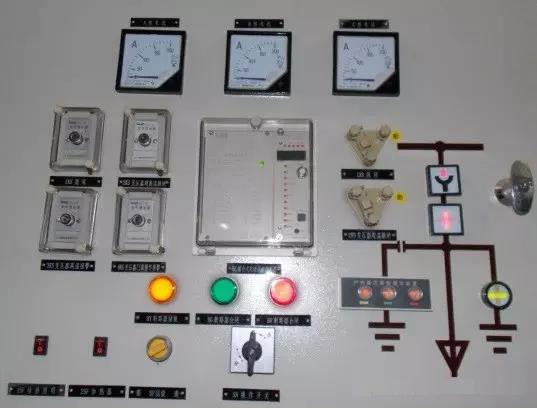

11、高压柜仪表室
1计量表；2信号继电器；3综合保护装置；4检修压板；5位置指示灯；6分合闸状态指示灯；7带电指示器；8照明开关；9加热开关；10手动操作开关；
二、10kV配电室变压器
干式变压器
油浸式变压器

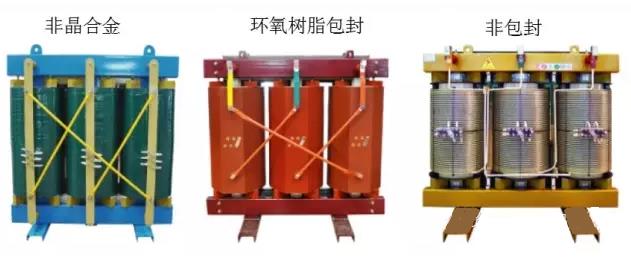

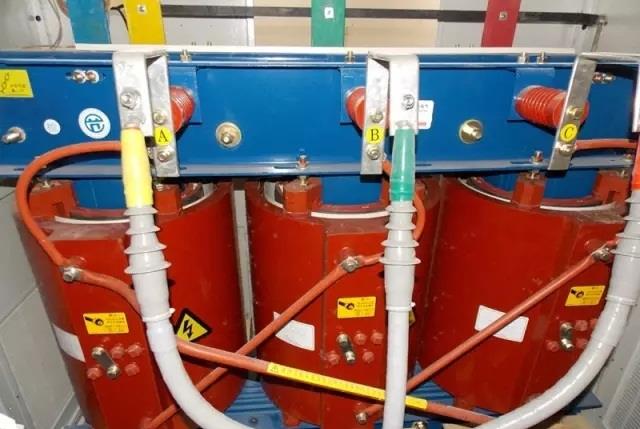

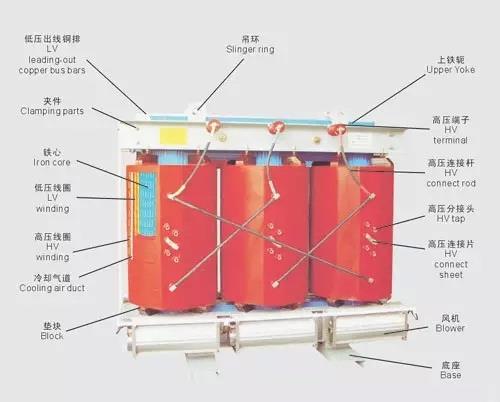

1、干式变压器
内部材质：硅钢片（环氧树脂包封（SCB）、非包封（SGB））
内部材质：非晶合金（SCBHR）

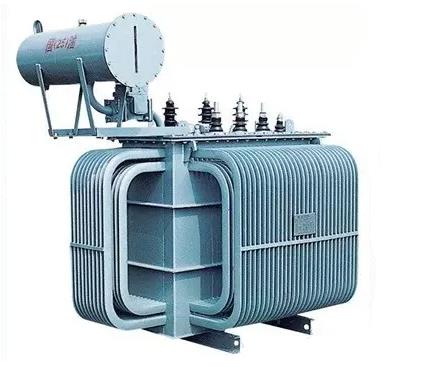

2、油浸式变压器（S11）

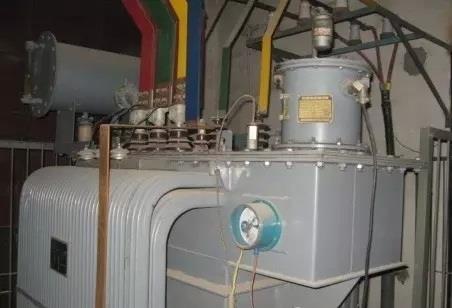

室内油浸变压器
室外油浸变压器

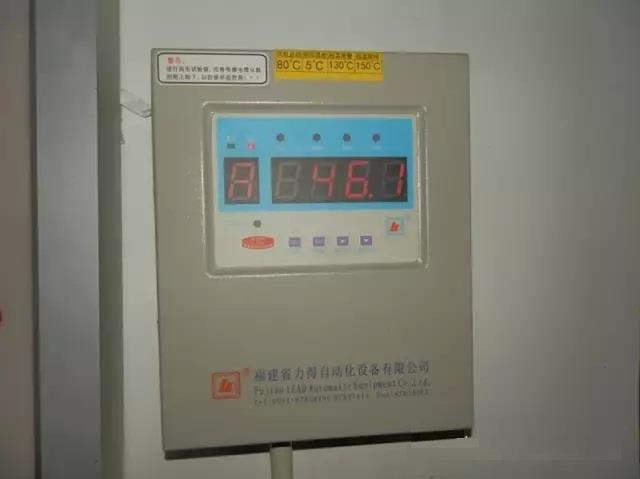

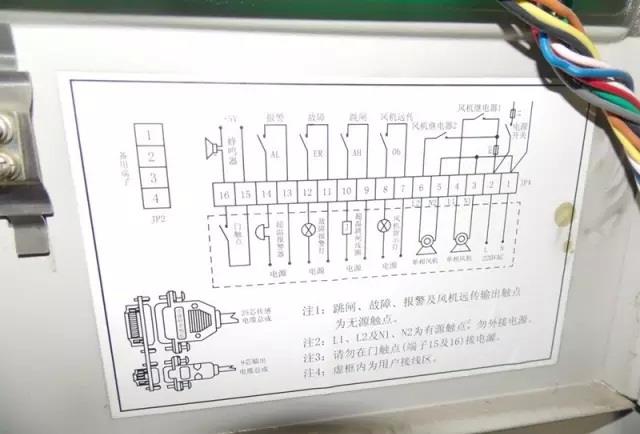

变压器温控器功能：
显示变压器绕组内温度
控制风机启停
向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）
变压器损耗：
铜损（空载时发生）
铜损是指变压器线圈电阻所引起的损耗。当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗。由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损。
变压器的铜损通常被称作短路损耗或可变损耗。
铁损（有电流通过时发生）
一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能。
二是涡流损耗，当变压器工作时。铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。涡流的存在使铁芯发热，消耗能量。
三、10kV配电室低压设备
低压柜柜型
低压柜内断路器、刀闸
低压柜内电流互感器
低压柜内电抗器、电容器
功率因数控制器
熔断器、接触器
热继电器
浪涌保护器
1、380V常用低压配电柜柜型

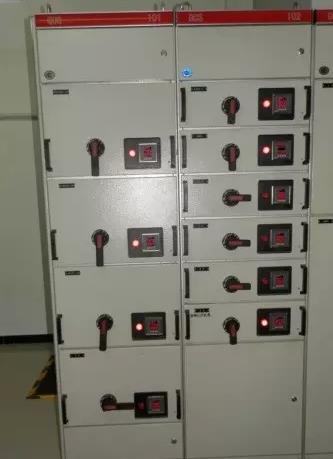

（1）低压抽出式配电柜：GCK、GCS、MNS

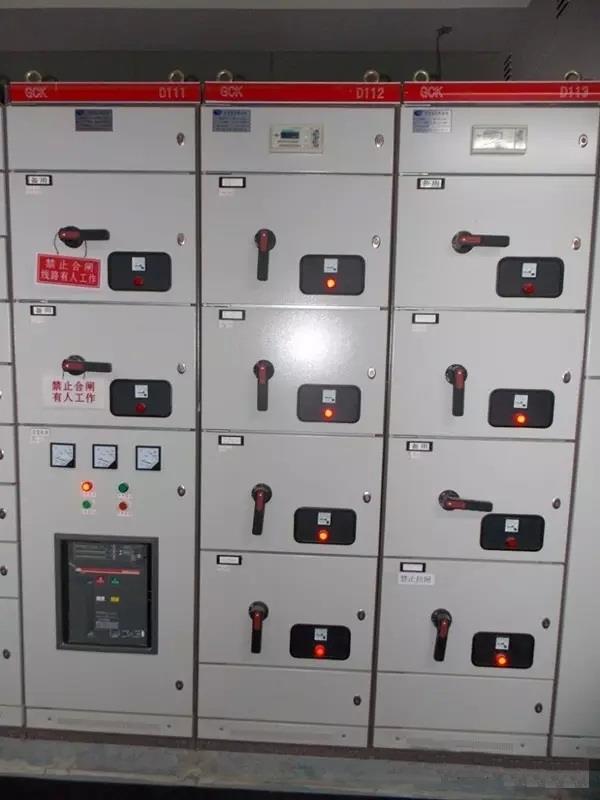

（GCK）

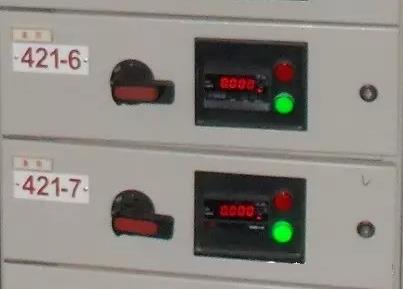

手柄只有分闸、合闸两个位置

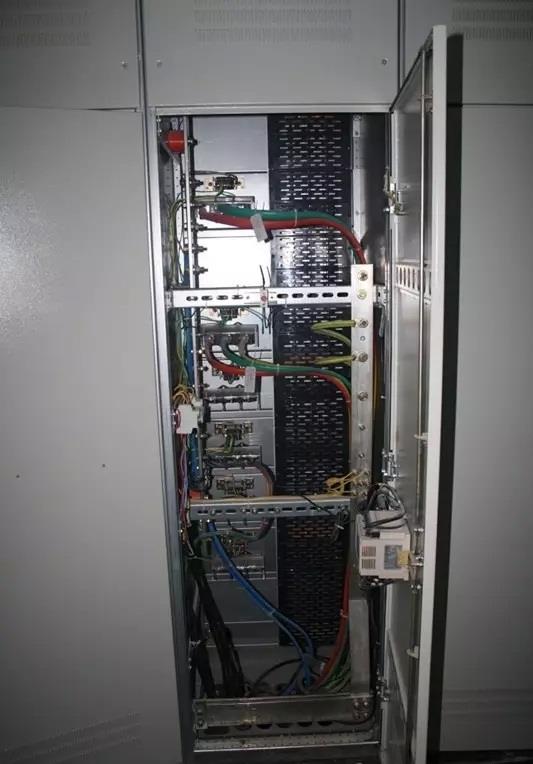

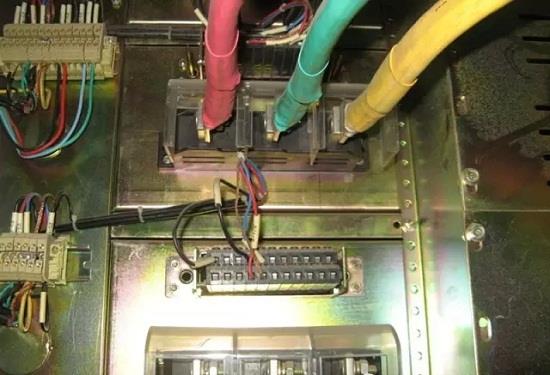

GCK柜柜后，已安装电缆
（GCS）

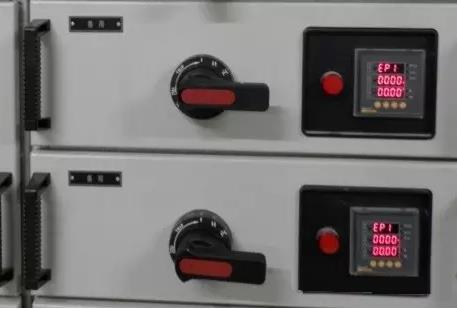

手柄有工作、分闸、试验、隔离、抽出位置
（MNS）
GCK、GCS、MNS柜的主要区别：
GCK、GCS柜国内自主设计开发，MNS柜从ABB公司引进。
GCK、GCS采用8MF型材，MNS采用C型材。
GCK最小模数为1个单元，GCS最小模数为1/2个单元，MNS最小模数为1/4个单元。
GCK每面柜子最多9层，GCS每面柜子最多11层，MNS每面柜子最多9层并可以做成双面。
（2）低压固定式开关配电柜：JYD、GGD
（3）全封闭分割式配电柜：GFB2-2008（新柜型用于低基配电室）
北京市电力公司“五统一”标准出台后，与生产厂家一同开发、设计的用于低基配电室的低压柜，目前新建低基配电室必须采用此柜型。
（4）照明或动力配电箱：PGL（配电内室较少使用）
（5）其他厂家原装配电柜
施耐德原装柜／西门子原装柜
2、断路器
（1）低压断路器
能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
技术指标：In额定电流、ICU额定短路分段能力、ICS额定运行短路分断能力、ICW短时耐受电流。

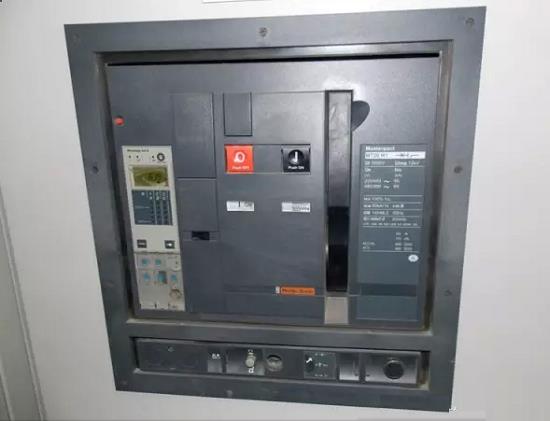

（2）万能断路器（框架开关）
额定电流在630A以上，最高可至6300A。
内部附件：辅助触头、报警触头、分励脱扣器、欠电压脱扣器、合闸线圈

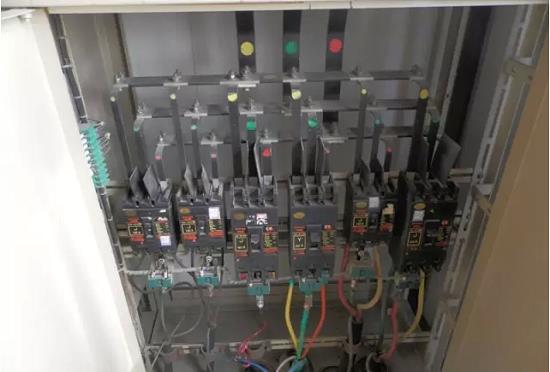

（3）塑壳断路器（63A-630A）
固定式安装断路器

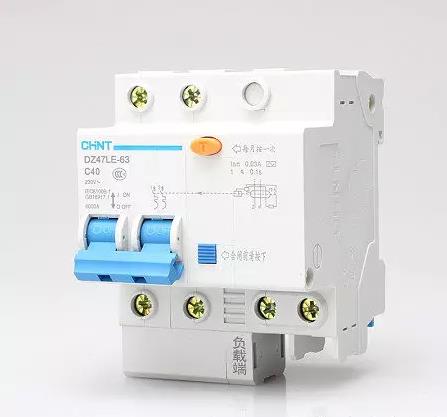

（4）微型断路器（63A以下）
三相微型断路器
3、刀闸
4、电流互感器
电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联。
常用电流互感器样式：羊角式（一般用于供电公司低压计量）、穿心式、开口式
5、电抗器
作用：抑制供电系统的高次谐波，用来保护电容器。
6、电容器
作用：提高功率因数。
配置原则：变压器容量的1/3。
7、功率因数控制器（ABB-RVC）
作用：控制电容器的投切时间及顺序。
电容器运行方式：顺序投入，先投先分。
8、熔断器
作用：熔断器所能保护的主要还是电容器的外部连接端子及投切设备（交流接触器、热继电器和复合开关）所发生的短路故障。
9、接触器（电容器专用）
作用：投入或切除低压并联电容器。接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。
10、热继电器
工作原理：由于流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现过载保护。
电容器的损坏主要是由于过压或短路所造成，过载影响较小，而热继主要用于电机的过载保护，所以，用热继保护电容不适合。
